Прокатимся на волне прогресса
С того момента, когда я последний раз исследовал вопрос создания электроники в домашних условиях, инструменты радикально шагнули вперёд. К вот такой хрени размером с фалангу пальца:
https://www.kickstarter.com/projects/1516846343/microview-chip-sized-arduino-with-built-in-oled-di
Можно присоединить вот такой КГР-датчик:
http://www.seeedstudio.com/wiki/Grove_-_GSR_Sensor
И на C-подобном языке писать к нему софт. Стоимости оборудования в пределах 2000 рублей с доставкой. Когда-нибудь доберусь :)
http://meta-eugzol.livejournal.com/10008.html
MicroView: Chip-sized Arduino with built-in OLED Display!
https://d2pq0u4uni88oo.cloudfront.net/projects/775947/video-355960-h264_high.mp4
The MicroView is the first chip-sized Arduino compatible that lets you see what your Arduino is thinking using a built-in OLED display.
Click here to visit http://microview.io/kickstarter
You've never seen an Arduino™ compatible like this. With a built-in OLED (Organic Light Emitting Diode Display) you can see what your Arduino is thinking without having to connect it to your computer.
No more cryptic "Hello World" LED blink sequences or shoehorning oversized displays onto your tiny Arduino™. Development is much easier when you can see what's going on.

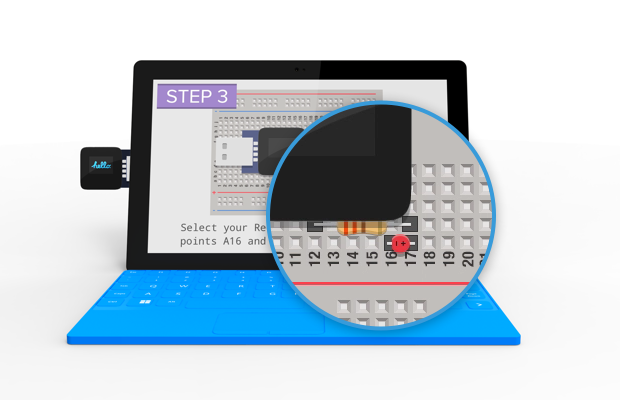

In addition to the built-in tutorials, we've also built a cross platform course that runs on iPad, Microsoft Surface and modern Web Browsers on Windows, Mac and Linux.
The course takes you step by step through building a 11 different circuits including:
- Blinking LEDs and creating different colors on an RGB LED.
- Getting readings from a potentiometer (a fancy name for a knob).
- Taking the input from a push button.
- Sensing Temperature and Light
- Controlling actuators relays, motors & servos
- Making sound
The interactive course is included within the "Learning Kit" and "Educators Kit" rewards tier.
If you already know Arduino™, you will love the Arduino Library we've made that allows you to quickly display text, sprites, graphs and gauges.WIDGETS
Gauges, like this gauge showing the reading of a Light Sensor are easy to display with 2 lines of Arduino™ Code.
Drawing primitives on the MicroView is super easy!FLEXIBLE POWER OPTIONS

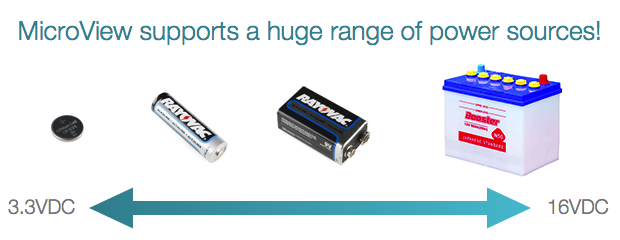

The MicroView can be powered from a Coin Cell Battery, AA or AAA Batteries, USB Power, 9V Square Batteries and 12V Car Batteries and beyond!Note: 6-16VDC is the manufacturer's recommendation for a stable 5V 16Mhz operation. Voltages below 6VDC are for hackers that wish to drive the ATmega328P and LDO beyond the datasheet's limit.
EXAMPLE PROJECTS
We've already started making projects with the MicroView, here are some of our favorites:
The MicroView can be the brains of your next Robot!
The MicroView can display your Raspberry Pi's Stats!
Create a game on MicroView's beautiful OLED Display!
The MicroView's tiny size makes it perfect for Wearable Computing Projects!
Use the MicroView to make a project that displays your local weather!Here are some other project ideas we've had:
- Mini Oscilloscope
- Gas Sensor
- Games
- Sports Results
- Pong
- Clock
- Weather
- CPU Status
- Build Monitor
- Github Checkin Status
- Sales
- Heart Sensor
- Mini-piano
- Car Temperature / Fuel levels.
- Brains for a Robot
- Display Kickstarter Pledges
- A Hackable Watch
10 комментариев
сначала старые сначала новые
Ну, я погуглил немного ещё. К такой маленькой штуковине будет проблема припаивать датчики.
А вот такая платформа — http://www.seeedstudio.com/depot/Seeeduino-Lotus-ATMega328-Board-with-Grove-Interface-p-1942.html?cPath=6_7
С двумя вот такими датчиками КГР (другие варианты датчиков см. в посте в biometa) — http://www.seeedstudio.com/depot/Grove-GSR-p-1614.html?cPath=25_29
Вместе с доставкой будет стоить $40
А вот такая платформа — http://www.seeedstudio.com/depot/Seeeduino-Lotus-ATMega328-Board-with-Grove-Interface-p-1942.html?cPath=6_7
С двумя вот такими датчиками КГР (другие варианты датчиков см. в посте в biometa) — http://www.seeedstudio.com/depot/Grove-GSR-p-1614.html?cPath=25_29
Вместе с доставкой будет стоить $40
А у женщины на груди в качестве датчика пульса: платформа + датчик?
А что за датчик?
А что за датчик?
А у женщины на груди в качестве датчика пульса: платформа + датчик?
Да не, по первой моей ссылки — откуда и фотка женщины — просто микрочип, к которому отдельно надо датчики докупать и подключать. Причём, как выяснилось, как подключать — дело пользователя, у чипа просто контактные ноги наружу торчат; к ним то ли припаивать, то ли корпус делать самому, в общем замороченно.
А что за датчик?
А вот уже в комментарии выше другое устройство (не то что на картинке в посте), выглядит не так модно (голая плата внутренностями наружу), но на котором вполне можно за небольшое время собрать действующий прототип полноценного биофидбек-устройства. Датчики в неё втыкаются как детали "лего" — даже паять не придётся. Датчики докупаются также отдельно, стоят не дорого.
Вот какие датчики я нашёл на нашу тему.
I. Датчик кожно-гальванической реакции (http://biometa.livejournal.com/7332.html?thread=11684#t11684).
Ну, мы уже давно обсуждали, что это самый простой ээ биосенсор. Меряет электрическое сопротивление на пальцах. От эмоционального настроя меняется влажность кожи — следовательно, и электрическое сопротивление (это и называется кожная гальваническая реакция). Поэтому, вульгарно упрощая, датчик меряет типа общее эмоциональное состояние (чем больше сопротивление/суше кожа, тем типа более спокойный). В данной конструкции на пальцы одной руки надеваются два электрода. В предыдущих обсуждениях была озвучена мысль, что для целей рефрейминга (и более обще — установки и калибровки кодовых/дискретных сигналов) надо измерять КГР сразу на двух руках — таким образом надо два датчика (цена за штуку — $10).
На основе того факта, что КГР поддаётся биофидбеку (есть разные игры, в которых надо типа усилием ээ воли менять свою КГР, чтобы на экране персонаж куда-то двигался, например) можно сделать вывод, что КГР можно успешно использовать в качестве сигнальной системы рефрейминга. Кстати, интересная мысль: то, что некий сигнал можно использовать в рефрейминге, равносильно тому, что этот сигнал поддаётся управлению на основе формальной процедуры биологической обратной связи.
II. Электромиографический датчик (http://biometa.livejournal.com/7332.html?thread=11428#t11428). В данной конструкции три электрода крепятся на руку. Измеряют электрический потенциал, возникающий в волокнах мышц при их сокращении. Я предполагаю, что такой датчик можно использовать для калибровки идеомоторных сокращений мышц.
III. Датчики пульса (http://biometa.livejournal.com/7332.html?thread=11172#t11172, http://biometa.livejournal.com/7332.html?thread=10916#t10916).
Один контактный (клипса на ухо или на палец), другой крепится на грудь (как в пульсометрах спортивных). Кроме как частоту пульса, судя по графикам в описании, ничего не снимают. Поэтому вряд ли можно использовать для рефрейминга. Но, можно собрать пульсовую пищалку, как вы давно хотели :) Только надо будет как-то всё засунуть в один корпус и решить вопрос энергопотребления.
IV. Ещё может пригоден к использованию датчик температуры — с чувствительностью 0,1 градус цельсия. Давно известно, что температура рук поддаётся контролю на основе БОС, поэтому пару таких датчиков, зажатых в ладонях двух рук, можно приспособить под калибровку дискретной сигнальной системы.
Да не, по первой моей ссылки — откуда и фотка женщины — просто микрочип, к которому отдельно надо датчики докупать и подключать. Причём, как выяснилось, как подключать — дело пользователя, у чипа просто контактные ноги наружу торчат; к ним то ли припаивать, то ли корпус делать самому, в общем замороченно.
А что за датчик?
А вот уже в комментарии выше другое устройство (не то что на картинке в посте), выглядит не так модно (голая плата внутренностями наружу), но на котором вполне можно за небольшое время собрать действующий прототип полноценного биофидбек-устройства. Датчики в неё втыкаются как детали "лего" — даже паять не придётся. Датчики докупаются также отдельно, стоят не дорого.
Вот какие датчики я нашёл на нашу тему.
I. Датчик кожно-гальванической реакции (http://biometa.livejournal.com/7332.html?thread=11684#t11684).
Ну, мы уже давно обсуждали, что это самый простой ээ биосенсор. Меряет электрическое сопротивление на пальцах. От эмоционального настроя меняется влажность кожи — следовательно, и электрическое сопротивление (это и называется кожная гальваническая реакция). Поэтому, вульгарно упрощая, датчик меряет типа общее эмоциональное состояние (чем больше сопротивление/суше кожа, тем типа более спокойный). В данной конструкции на пальцы одной руки надеваются два электрода. В предыдущих обсуждениях была озвучена мысль, что для целей рефрейминга (и более обще — установки и калибровки кодовых/дискретных сигналов) надо измерять КГР сразу на двух руках — таким образом надо два датчика (цена за штуку — $10).
На основе того факта, что КГР поддаётся биофидбеку (есть разные игры, в которых надо типа усилием ээ воли менять свою КГР, чтобы на экране персонаж куда-то двигался, например) можно сделать вывод, что КГР можно успешно использовать в качестве сигнальной системы рефрейминга. Кстати, интересная мысль: то, что некий сигнал можно использовать в рефрейминге, равносильно тому, что этот сигнал поддаётся управлению на основе формальной процедуры биологической обратной связи.
II. Электромиографический датчик (http://biometa.livejournal.com/7332.html?thread=11428#t11428). В данной конструкции три электрода крепятся на руку. Измеряют электрический потенциал, возникающий в волокнах мышц при их сокращении. Я предполагаю, что такой датчик можно использовать для калибровки идеомоторных сокращений мышц.
III. Датчики пульса (http://biometa.livejournal.com/7332.html?thread=11172#t11172, http://biometa.livejournal.com/7332.html?thread=10916#t10916).
Один контактный (клипса на ухо или на палец), другой крепится на грудь (как в пульсометрах спортивных). Кроме как частоту пульса, судя по графикам в описании, ничего не снимают. Поэтому вряд ли можно использовать для рефрейминга. Но, можно собрать пульсовую пищалку, как вы давно хотели :) Только надо будет как-то всё засунуть в один корпус и решить вопрос энергопотребления.
IV. Ещё может пригоден к использованию датчик температуры — с чувствительностью 0,1 градус цельсия. Давно известно, что температура рук поддаётся контролю на основе БОС, поэтому пару таких датчиков, зажатых в ладонях двух рук, можно приспособить под калибровку дискретной сигнальной системы.
--А у женщины на груди в качестве датчика пульса: платформа + датчик?
-- Да не, по первой моей ссылки — откуда и фотка женщины — просто микрочип, к которому отдельно надо датчики докупать и подключать. Причём, как выяснилось, как подключать — дело пользователя, у чипа просто контактные ноги наружу торчат; к ним то ли припаивать, то ли корпус делать самому, в общем замороченно.
Понятно, жаль.
--А что за датчик?
-- А вот уже в комментарии выше другое устройство (не то что на картинке в посте), выглядит не так модно (голая плата внутренностями наружу), но на котором вполне можно за небольшое время собрать действующий прототип полноценного биофидбек-устройства. Датчики в неё втыкаются как детали "лего" — даже паять не придётся. Датчики докупаются также отдельно, стоят не дорого.
Все так говорят что докупаются и прочее.
Вот какие датчики я нашёл на нашу тему. I. Датчик кожно-гальванической реакции (http://biometa.livejournal.com/7332.html?thread=11684#t11684).
Если смонтировать такую приладу, то рейфрейминг станет объективной повседневной процедурой для любых изменений.
В предыдущих обсуждениях была озвучена мысль, что для целей рефрейминга (и более обще — установки и калибровки кодовых/дискретных сигналов) надо измерять КГР сразу на двух руках — таким образом надо два датчика (цена за штуку — $10).
Понятно.
На основе того факта, что КГР поддаётся биофидбеку (есть разные игры, в которых надо типа усилием ээ воли менять свою КГР, чтобы на экране персонаж куда-то двигался, например) можно сделать вывод, что КГР можно успешно использовать в качестве сигнальной системы рефрейминга.
Несомненно. Мы это делали. Это работает.
Кстати, интересная мысль: то, что некий сигнал можно использовать в рефрейминге, равносильно тому, что этот сигнал поддаётся управлению на основе формальной процедуры биологической обратной связи.
Ну. если сигнал полностью поддается прямому контролю изменений, то с таким сигналом никакой р. не соберешь. Точнее, р. будут получаться сколь угодно красивые, но они не будут работать.
II. Электромиографический датчик (http://biometa.livejournal.com/7332.html?thread=11428#t11428). В данной конструкции три электрода крепятся на руку. Измеряют электрический потенциал, возникающий в волокнах мышц при их сокращении. Я предполагаю, что такой датчик можно использовать для калибровки идеомоторных сокращений мышц.
Для всего использовать. И для рефрейминга.
III. Датчики пульса (http://biometa.livejournal.com/7332.html?thread=11172#t11172, http://biometa.livejournal.com/7332.html?thread=10916#t10916). Один контактный (клипса на ухо или на палец), другой крепится на грудь (как в пульсометрах спортивных). Кроме как частоту пульса, судя по графикам в описании, ничего не снимают. Поэтому вряд ли можно использовать для рефрейминга. Но, можно собрать пульсовую пищалку, как вы давно хотели :) Только надо будет как-то всё засунуть в один корпус и решить вопрос энергопотребления.
Да не вопрос. Пусть будет блок питания с батарейками и на проводках.
IV. Ещё может пригоден к использованию датчик температуры — с чувствительностью 0,1 градус цельсия. Давно известно, что температура рук поддаётся контролю на основе БОС, поэтому пару таких датчиков, зажатых в ладонях двух рук, можно приспособить под калибровку дискретной сигнальной системы.
Полезная аналоговая БОС на температуре будет просто учить согревать руки - это сопровождается успокоением и расслаблением.
-- Да не, по первой моей ссылки — откуда и фотка женщины — просто микрочип, к которому отдельно надо датчики докупать и подключать. Причём, как выяснилось, как подключать — дело пользователя, у чипа просто контактные ноги наружу торчат; к ним то ли припаивать, то ли корпус делать самому, в общем замороченно.
Понятно, жаль.
--А что за датчик?
-- А вот уже в комментарии выше другое устройство (не то что на картинке в посте), выглядит не так модно (голая плата внутренностями наружу), но на котором вполне можно за небольшое время собрать действующий прототип полноценного биофидбек-устройства. Датчики в неё втыкаются как детали "лего" — даже паять не придётся. Датчики докупаются также отдельно, стоят не дорого.
Все так говорят что докупаются и прочее.
Вот какие датчики я нашёл на нашу тему. I. Датчик кожно-гальванической реакции (http://biometa.livejournal.com/7332.html?thread=11684#t11684).
Если смонтировать такую приладу, то рейфрейминг станет объективной повседневной процедурой для любых изменений.
В предыдущих обсуждениях была озвучена мысль, что для целей рефрейминга (и более обще — установки и калибровки кодовых/дискретных сигналов) надо измерять КГР сразу на двух руках — таким образом надо два датчика (цена за штуку — $10).
Понятно.
На основе того факта, что КГР поддаётся биофидбеку (есть разные игры, в которых надо типа усилием ээ воли менять свою КГР, чтобы на экране персонаж куда-то двигался, например) можно сделать вывод, что КГР можно успешно использовать в качестве сигнальной системы рефрейминга.
Несомненно. Мы это делали. Это работает.
Кстати, интересная мысль: то, что некий сигнал можно использовать в рефрейминге, равносильно тому, что этот сигнал поддаётся управлению на основе формальной процедуры биологической обратной связи.
Ну. если сигнал полностью поддается прямому контролю изменений, то с таким сигналом никакой р. не соберешь. Точнее, р. будут получаться сколь угодно красивые, но они не будут работать.
II. Электромиографический датчик (http://biometa.livejournal.com/7332.html?thread=11428#t11428). В данной конструкции три электрода крепятся на руку. Измеряют электрический потенциал, возникающий в волокнах мышц при их сокращении. Я предполагаю, что такой датчик можно использовать для калибровки идеомоторных сокращений мышц.
Для всего использовать. И для рефрейминга.
III. Датчики пульса (http://biometa.livejournal.com/7332.html?thread=11172#t11172, http://biometa.livejournal.com/7332.html?thread=10916#t10916). Один контактный (клипса на ухо или на палец), другой крепится на грудь (как в пульсометрах спортивных). Кроме как частоту пульса, судя по графикам в описании, ничего не снимают. Поэтому вряд ли можно использовать для рефрейминга. Но, можно собрать пульсовую пищалку, как вы давно хотели :) Только надо будет как-то всё засунуть в один корпус и решить вопрос энергопотребления.
Да не вопрос. Пусть будет блок питания с батарейками и на проводках.
IV. Ещё может пригоден к использованию датчик температуры — с чувствительностью 0,1 градус цельсия. Давно известно, что температура рук поддаётся контролю на основе БОС, поэтому пару таких датчиков, зажатых в ладонях двух рук, можно приспособить под калибровку дискретной сигнальной системы.
Полезная аналоговая БОС на температуре будет просто учить согревать руки - это сопровождается успокоением и расслаблением.
Ну. если сигнал полностью поддается прямому контролю изменений, то с таким сигналом никакой р. не соберешь. Точнее, р. будут получаться сколь угодно красивые, но они не будут работать.
Ну, если поддаётся прямому контролю, то можно собрать на основе этой ЧА авторефрейминг.
Но, я говорил про контроль через БОС — если что-то поддаётся контролю через БОС, но не поддаётся "прямому" контролю, то тогда и только тогда с этим можно делать подлинный (даже единичный) рефрейминг.
Тут можно сказать, что мол разница между контролем через БОС и прямым волевым спекулятивная — мол при тренировках через БОС субъект научиться и "прямому" контролю соответствующей ЧА.
Ну так тоже самое и в стандартном рефрейминге происходит — непроизвольные сигналы становятся полупроизвольными.
Ну, если поддаётся прямому контролю, то можно собрать на основе этой ЧА авторефрейминг.
Но, я говорил про контроль через БОС — если что-то поддаётся контролю через БОС, но не поддаётся "прямому" контролю, то тогда и только тогда с этим можно делать подлинный (даже единичный) рефрейминг.
Тут можно сказать, что мол разница между контролем через БОС и прямым волевым спекулятивная — мол при тренировках через БОС субъект научиться и "прямому" контролю соответствующей ЧА.
Ну так тоже самое и в стандартном рефрейминге происходит — непроизвольные сигналы становятся полупроизвольными.
--Ну. если сигнал полностью поддается прямому контролю изменений, то с таким сигналом никакой р. не соберешь. Точнее, р. будут получаться сколь угодно красивые, но они не будут работать.
--Ну, если поддаётся прямому контролю, то можно собрать на основе этой ЧА авторефрейминг.
Не только можно - нужно!
Но, я говорил про контроль через БОС — если что-то поддаётся контролю через БОС, но не поддаётся "прямому" контролю, то тогда и только тогда с этим можно делать подлинный (даже единичный) рефрейминг.
Может быть и так. Да, вот только такие сигналы только с помощью аппаратного БОС и можно обнаружить. Ну, еще и с помощью гипноза.
Тут можно сказать, что мол разница между контролем через БОС и прямым волевым спекулятивная — мол при тренировках через БОС субъект научиться и "прямому" контролю соответствующей ЧА.
Ну, сказать-то можно. Но, я бы нажимать на это не стал.
Ну так тоже самое и в стандартном рефрейминге происходит — непроизвольные сигналы становятся полупроизвольными.
Ну да. Ну да.
--Ну, если поддаётся прямому контролю, то можно собрать на основе этой ЧА авторефрейминг.
Не только можно - нужно!
Но, я говорил про контроль через БОС — если что-то поддаётся контролю через БОС, но не поддаётся "прямому" контролю, то тогда и только тогда с этим можно делать подлинный (даже единичный) рефрейминг.
Может быть и так. Да, вот только такие сигналы только с помощью аппаратного БОС и можно обнаружить. Ну, еще и с помощью гипноза.
Тут можно сказать, что мол разница между контролем через БОС и прямым волевым спекулятивная — мол при тренировках через БОС субъект научиться и "прямому" контролю соответствующей ЧА.
Ну, сказать-то можно. Но, я бы нажимать на это не стал.
Ну так тоже самое и в стандартном рефрейминге происходит — непроизвольные сигналы становятся полупроизвольными.
Ну да. Ну да.
– Датчик пульса и кислорода в крови.
http://www.cooking-hacks.com/pulse-and-oxygen-in-blood-sensor-spo2-ehealth-medical (55 евро)
Интересно, как можно использовать сигнал уровня кислорода в крови в качестве рефрейминга или аналоговой БОС?
– Датчик дыхания.
http://www.cooking-hacks.com/airflow-sensor-breathing-ehealth-medical (25 евро)
Ну, тут видится только аналоговая БОС, например, для обучения ПовДыху.
– Сенсор температуры тела
http://www.cooking-hacks.com/body-temperature-sensor-ehealth-medical (20 евро)
Ну, это обсуждали выше.
– Сенсор электрокардиограммы (ЭКГ)
http://www.cooking-hacks.com/body-temperature-sensor-ehealth-medical (35 евро)
Вот это уже не просто датчик пульса! Тут, судя по всему, можно прямо ЭКГ снимать и обрабатывать. А можно ли и экологично ли будет вытаскивать с тех или иных параметров ЭКГ сигналы для рефрейминга?
– Глюкометр
http://www.cooking-hacks.com/glucometer-sensor-ehealth-medical (40 евро)
Ну, это не интересно, поскольку по сути просто данные с обычного глюкометра передаются микроконтроллеру. Изменения в режиме реального времени не отследить.
– Датчик КГР
http://www.cooking-hacks.com/galvanic-skin-response-sensor-gsr-sweating-ehealth-medical (30 евро)
Всё прежний датчик КГР. Блин, 30 евро за 2 проводка с контактными площадками. Может самому собрать как-нибудь датчик КГР из подручных материалов? Из чего контактную площадку на палец можно сделать? Может просто фольга от шоколадки пойдет :)
– Сенсор давления крови
http://www.cooking-hacks.com/blood-pressure-sensor-sphygmomanometer-v2-0 (120 евро).
Не интересно – нет измерений в режиме реального времени – просто данные измерений передаются микроконтроллеру.
– Датчик положения пациента (акселерометр)
http://www.cooking-hacks.com/patient-position-sensor-accelerometer-ehealth-medical (40 евро)
Фишка тут в том, что датчик беспроводной. Но, если взять обычный проводной акселерометр, то купить можно и у нас примерно вдвое дешевле.
Акселерометр (или цифровой компас) можно приспособить для детектирования сигналов ортостатики.
– Электромиографический сенсор
http://www.cooking-hacks.com/electromyography-sensor-emg (40 евро)
Обсуждалось выше.
Тоже по сути провода с контактной площадкой. Тоже интересно, можно ли такой спаять из широко доступных материалов в домашних условиях.
http://www.cooking-hacks.com/pulse-and-oxygen-in-blood-sensor-spo2-ehealth-medical (55 евро)
Интересно, как можно использовать сигнал уровня кислорода в крови в качестве рефрейминга или аналоговой БОС?
– Датчик дыхания.
http://www.cooking-hacks.com/airflow-sensor-breathing-ehealth-medical (25 евро)
Ну, тут видится только аналоговая БОС, например, для обучения ПовДыху.
– Сенсор температуры тела
http://www.cooking-hacks.com/body-temperature-sensor-ehealth-medical (20 евро)
Ну, это обсуждали выше.
– Сенсор электрокардиограммы (ЭКГ)
http://www.cooking-hacks.com/body-temperature-sensor-ehealth-medical (35 евро)
Вот это уже не просто датчик пульса! Тут, судя по всему, можно прямо ЭКГ снимать и обрабатывать. А можно ли и экологично ли будет вытаскивать с тех или иных параметров ЭКГ сигналы для рефрейминга?
– Глюкометр
http://www.cooking-hacks.com/glucometer-sensor-ehealth-medical (40 евро)
Ну, это не интересно, поскольку по сути просто данные с обычного глюкометра передаются микроконтроллеру. Изменения в режиме реального времени не отследить.
– Датчик КГР
http://www.cooking-hacks.com/galvanic-skin-response-sensor-gsr-sweating-ehealth-medical (30 евро)
Всё прежний датчик КГР. Блин, 30 евро за 2 проводка с контактными площадками. Может самому собрать как-нибудь датчик КГР из подручных материалов? Из чего контактную площадку на палец можно сделать? Может просто фольга от шоколадки пойдет :)
– Сенсор давления крови
http://www.cooking-hacks.com/blood-pressure-sensor-sphygmomanometer-v2-0 (120 евро).
Не интересно – нет измерений в режиме реального времени – просто данные измерений передаются микроконтроллеру.
– Датчик положения пациента (акселерометр)
http://www.cooking-hacks.com/patient-position-sensor-accelerometer-ehealth-medical (40 евро)
Фишка тут в том, что датчик беспроводной. Но, если взять обычный проводной акселерометр, то купить можно и у нас примерно вдвое дешевле.
Акселерометр (или цифровой компас) можно приспособить для детектирования сигналов ортостатики.
– Электромиографический сенсор
http://www.cooking-hacks.com/electromyography-sensor-emg (40 евро)
Обсуждалось выше.
Тоже по сути провода с контактной площадкой. Тоже интересно, можно ли такой спаять из широко доступных материалов в домашних условиях.
